老式集成伴热站

        随着伴热技术的发展,传统伴热管线已被淘汰,集成式伴热站得到广泛地应用。
        集成式伴热站将传统伴热管线在工厂内模块化集成,避免了现场加工和安装的繁琐,极大的缩短了现场安装成本和时间。
        集成式伴热站出厂前进行打压试验,保证无焊接泄漏点,质量更可靠。并且减少日常维护工作量。
        与传统伴热管线相比,集成式伴热站还具有节省空间及保温材料、操作方便等优点。
蒸汽(热水)分配站 凝液回收站 热水分配站、回收站 老式分配站主要组件

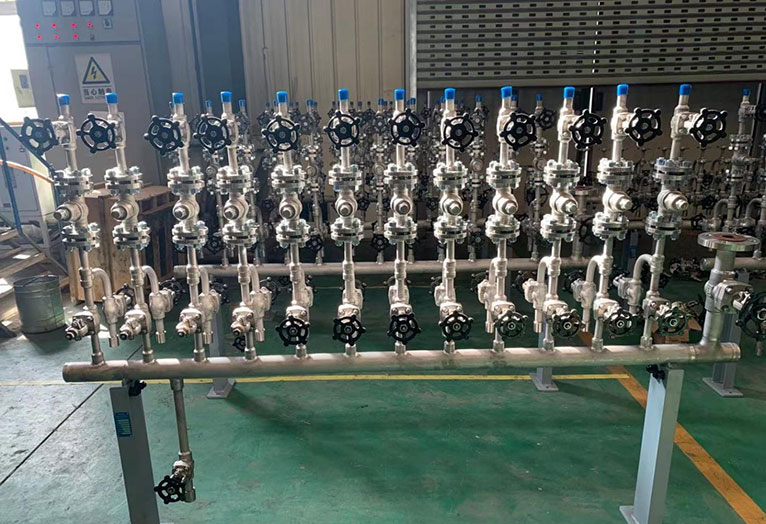

卧式蒸汽分配站

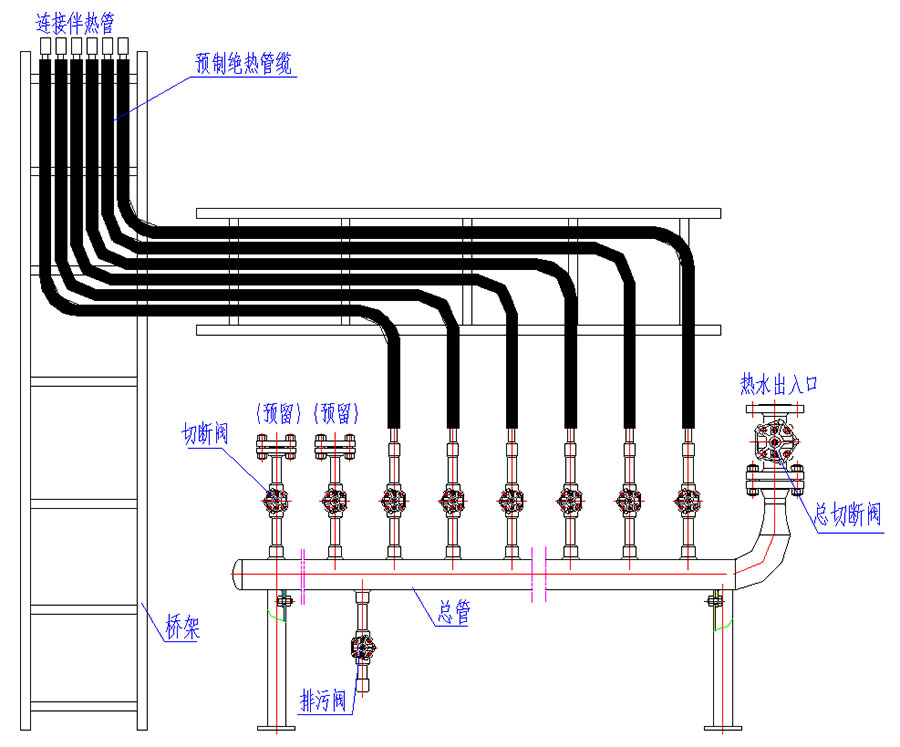

卧式蒸汽分配站设计图

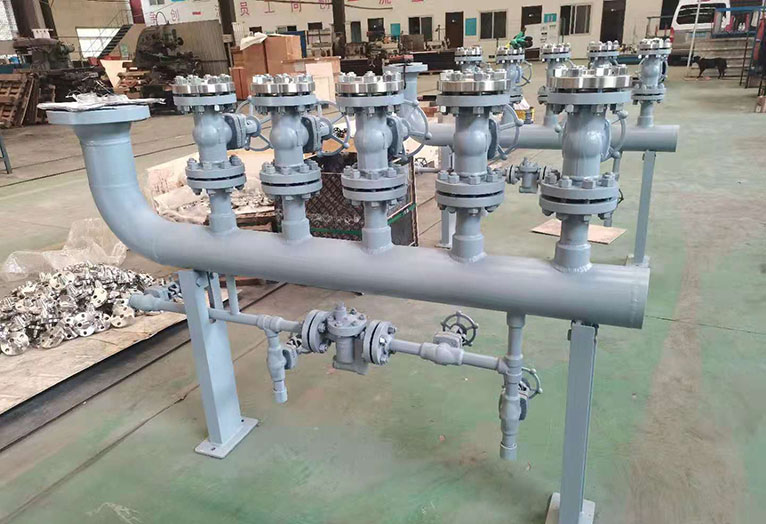

立式凝液回收站


立式凝液回收站设计图

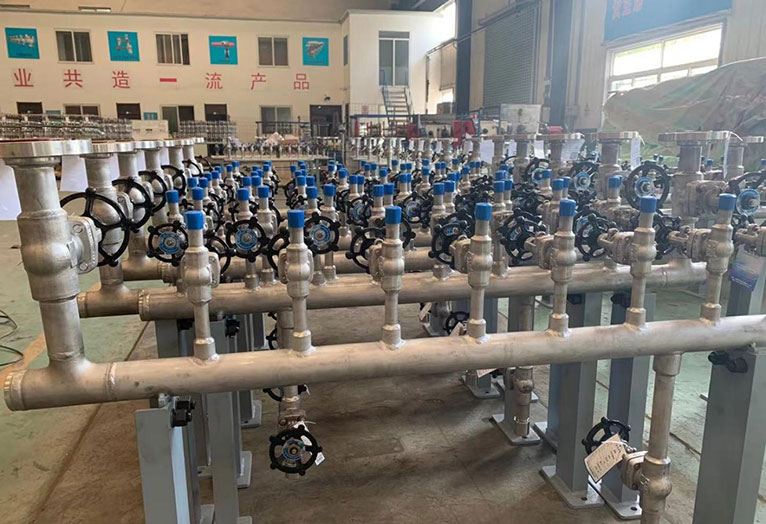

卧式凝液回收站


卧式凝液回收站设计图

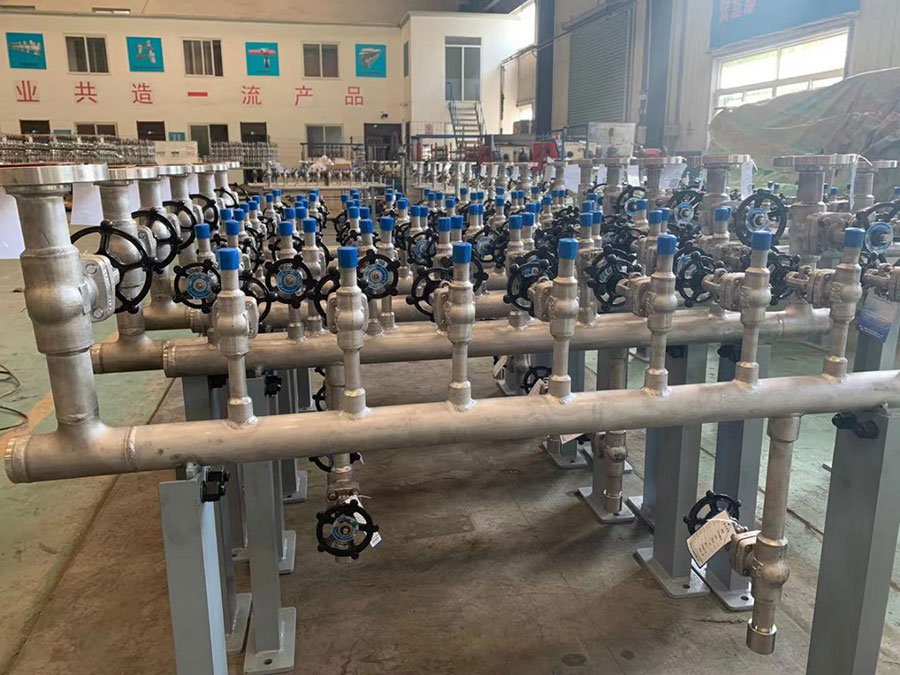

卧式热水分配站、回收站


卧式热水分配站、回收站设计图



  (1)闸阀

  老式集成伴热站中所采用的切断阀为闸阀,材质可以提供A105碳钢或304不锈钢。连接方式可提供法兰连接,承插焊连接,内螺纹连接。

  产品优点:

  1.流体阻力小,密封面受介质的冲刷和侵蚀小,密封性能好。

  2.开闭较省力。

  3.介质流向不受限制,不扰流、不降低压力。

  4.形体简单,结构短,制造工艺性好,适用范围广。


立式凝液回收站设计图

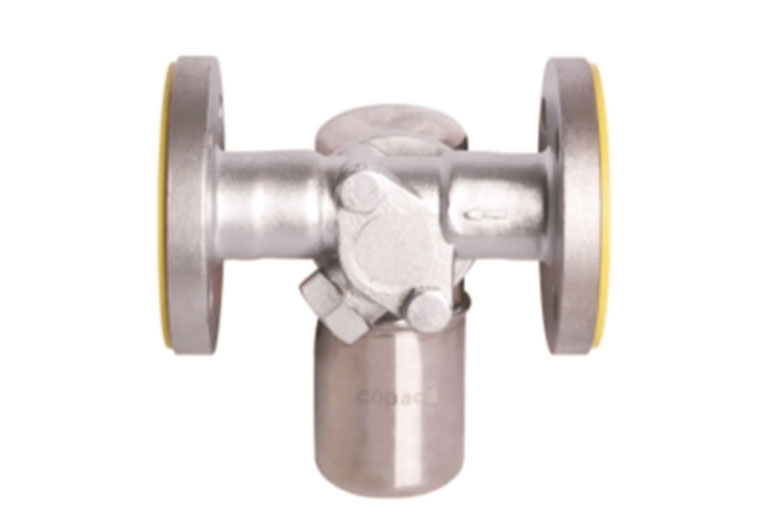

双金属式疏水阀

  (2)疏水阀

  疏水阀也称疏水器,排水阀,是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出,同时最大限度地自动防止蒸汽的泄漏。疏水阀的品种很多,各有不同的性能。主要有机械型疏水阀、热静力型疏水

       阀、热动力型疏水阀。

  蒸汽伴热系统中主要应用2种疏水阀:

  ——倒置桶式

  ——双金属式

  这两种疏水阀耐杂质性能优良,满足水平或垂直配管安装要求,背压大,使用寿命长,在伴热系统中得到广泛应用。
